粉煤灰壓磚機是近年來磚瓦行業中發展較快的一種新型制磚設備，有效地促進了國民經濟的快速發展。目前，生產粉煤灰磚的常見設備主要有機械傳動式和振動式，其中傳統機械傳動式壓磚機大多采用快壓成型，加壓曲線對稱，且在最高壓力時停止時間短，坯體內高壓氣體不能及時排出，尤其是粉煤灰顆粒狀材料內充滿了大量氣體，快壓成型坯體開裂較為嚴重。采用振動成型時，由于粉煤灰材質松軟、容重輕，會導致砂和水泥等容重較大的骨料下沉，而粉煤灰等容重輕的材料上浮，造成物料分層，上下表層抗彎剪強度差異較大，因此粉煤灰參量不可能過高；若強行增加摻灰量，則必須提高水泥標號和水泥摻量才能達到強度要求，這樣不但提高成本，而且造成長期耐久性、抗風化性能下降，干收縮和蠕變值也會增大?？梢娺@兩種生產方式都不符合粉煤灰磚的生產特點。
為符合我國粉煤灰磚的生產要求，我們?yōu)樗闹鶋捍u機設計了一種液壓方案，更改了磚的生產工藝，適合粉煤灰的生產特點，并生產出了優質粉煤灰磚。
液壓系統的原理圖及工作過程
系統介紹

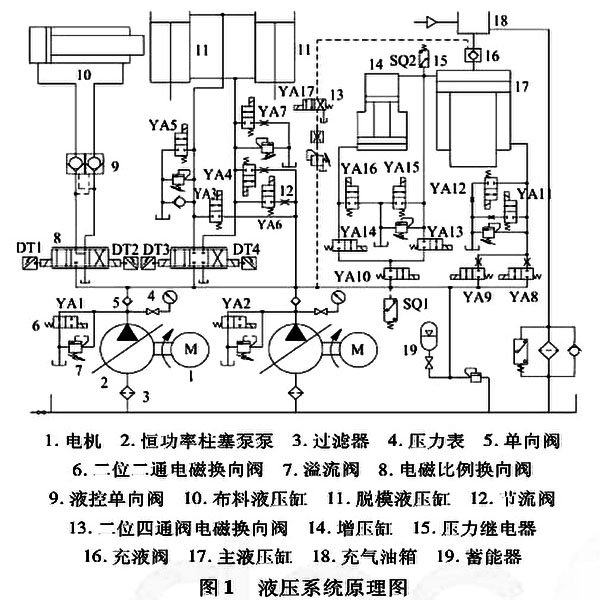

全自動粉煤灰壓磚機，液壓系統簡化原理圖如圖1所示。從系統原理圖和工況條件計算得出，該系統中只有主液壓缸的壓力最高，其他地方最高工作壓力相對較低，系統具有局部高壓，所以本系統使用了增壓缸。用增壓缸給主液壓缸提供高壓油，從而降低了主油泵工作時的最高壓力，因此可以用低壓泵代替高壓泵。系統中液壓缸的直徑大小不一，而且運動速度也不同，在同步快速動作時需要泵短時間內對系統大流量輸出，因此在系統中增加了4個蓄能器，作為輔助能源，可以適當?shù)臏p小泵的最大流量輸出，有效地解決了不必要功率損失的問題，并且降低了成本。系統采用雙泵并聯供油，既使在一個泵出現問題的情況下，系統也可以低速運行，不會影響另一個泵的使用，方便泵的維修和更換，解決了因?yàn)楸贸鰡栴}而使系統停止運行的問題;并把液壓系統做成插裝閥的形式，減少了管路連接，使系統運行更加合理控制尺寸，使其達到預期性能指標，這種方法與耗資引進精密機床相比起來，一般企業很認可。
在全自動液壓磚機壓制過程中取消了振動，粉料不會發生比重分異現象，采用高壓力成型工藝，輸出力大，因此磚坯密實度高，顆粒結合緊密，收縮率和吸水率降低;模框采用隨動技術，在脫模液壓缸的控制下處于懸浮狀態，在壓頭壓制的過程中可以上下自由移動，使坯體上下的壓力處于平衡狀態，消除了磚坯兩側的壓力差，因此單液壓缸加壓實現了雙面壓制的生產工藝，同時也解決了上下液壓缸同時加壓帶來的控制復雜的問題，節省一個液壓缸，也就減少了動力消耗，減少了成本及設備的重量;同時改快壓為緩壓，多次排氣并保壓，解決了制品的層裂、掉角和的抗剪、抗彎強度低的問題，抗凍融性能也得到很大提高;磚的總體性能更加可靠。
系統工作過程
系統中各液壓元件的動作順序。開始工作時液壓缸7縮回，帶動上活動梁和上壓頭升到上位;液壓缸11伸出，推動下活動梁和?？虻较挛?液壓缸10縮回并把料車停在后限位;機械鎖解鎖。液壓缸10通過比例閥8控制按所需速度推動料車前進，并將料框送到?？蛏戏?，在氣缸配合下打開料斗閘門，粉料均勻地撒落在料框中，同時?？蛟谝簤焊?1的作用下上升形成模腔，料框中的強制攪拌機構將粉料均勻快速地喂入模腔中，料斗閘門關，料車退到后限位;充液閥16打開，主液壓缸17帶動上活動梁和上壓頭快速下壓，關閉充液閥16開始壓制，同時液壓缸11通過一個單向閥使處于隨動狀態，在模框受力的情況下可以自由伸縮，取消磚坯上下表面的壓力差，以達到雙向加壓的目的;液壓缸17在液壓系統的控制下，可以實現多次微量上升和下壓，在壓頭微量上升時可以排出模腔內的高壓氣體，以完成多次排氣和加壓;電磁閥YA10, YA11, YA12和YA14通電時，增壓缸14發揮增壓功能，主液壓缸17開始增壓壓下，保壓一定時間后主缸卸壓，然后帶動上梁和上壓頭回升到上位，同時脫模液壓缸11伸出帶動?？蛳滦?，將磚坯脫出模腔;料車上的夾磚裝置將磚坯夾起，液壓缸10再次動作，推動料車前行將磚坯送出壓磚機，同時料車為下次壓磚布料作準備，依次循環壓制。
液壓系統的PLC控制流程
全自動液壓壓磚機是磚瓦行業中至關重要的設備，舊式壓磚機自動控制柜通常采用繼電器，體積大、結構復雜、通用性差、故障率高且控制精度不高等問題，嚴重影響了磚的產品質量和生產效率。根據原工況存在的問題，結合實際生產的要求，本磚機的液壓系統采用三菱PLC作主控制器，并結合觸摸屏作人機交互界面，進行改造滿足了全自動生產，實現了自動布料、加壓、排氣、脫模、夾磚等自動生產工藝過程。通過人機界面可以設置各種運動參數、行程極限，并可以隨時顯示各運動部件的當前位置，還可以顯示壓磚次數、磚高、系統壓力、油溫、故障報警等信息，便于操作人員掌握設備狀態，快速處理故障，使人機對話更見形象化、人性化，因此保證了磚的質量及穩定性。

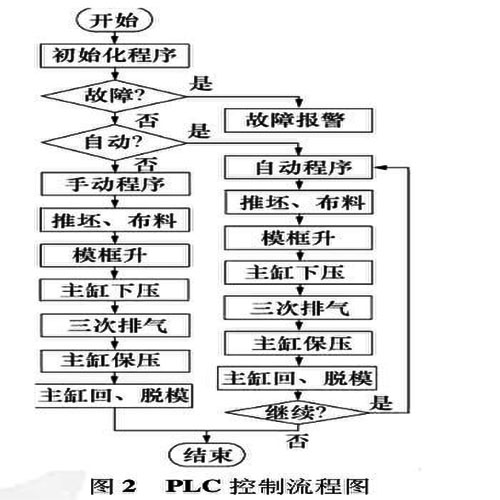

PLC功能強大，采用模塊化設計，可根據用戶的實際需求和系統的功能自行組合，因此可以很方便地實際需求和系統的功能自行組合，因此可以很方便地實現系統控制要求。圖2是PLC控制該液壓系統的控制流程圖。
觸摸屏是新一代高科技人機界面的監控器，又稱為可編程終端，借助生產廠家提供的專用軟件，用戶可以進行圖形化編程開發出各種界面，以實現系統的各種控制要求。我們選擇的是海泰克的觸摸屏，滿足了人機界面的易操作性，顯示美觀的要求，獲得較理想的人機交互效果。
用戶可以在控制界面上雙擊相應的數字對話框，輸入相應的數值，以控制液壓缸速度換接的位置，上下限位置，因此磚高得到有效控制，保證在誤差之內。
本液壓系統在壓磚機上投入使用以來，經實際運行證明系統的運行穩定性好、可靠性高，完全符合設計要求，消除了以往舊式壓磚機存在的缺陷，而且輸出力大，磚的質量有了明顯改善;采用PLC和觸摸屏相結合作電氣控制系統，克服了單片機與繼電器系統的故障率高、可靠性低等缺點，各類按鈕在觸摸屏上方便快捷的實現，節省了大量繼電器及硬件連線，系統結構緊湊、簡潔，提高了控制程序和人機對話的靈活性，因而使液壓系統控制更加方便，各動作協調運行也更加容易實現。
